激光熔焊工具
WT04-STDW
WT04（welding Tool）多功能激光熔焊工具，配備柔性夾具單、雙壓輪，融合高精度光學焊縫跟蹤系統及MFU自動變焦模塊。該激光焊接工具目前已廣泛應用于沃爾沃、吉利、波蘭大眾等項目現場的車身制造頂蓋焊接、車門焊接、兩蓋焊接等工藝領域，焊縫表面成型連續、光滑，無需焊后處理。
?ST 高精度光學焊縫跟蹤：獨立于機器人控制，能有效補償焊接過程中的偏差，補償范圍為 ±2.5 mm
?MFU 自動變焦模塊：可實現自動變焦，光斑大小不會因焦點位置改變而發生變化，可控行程為-6 mm ~ 20 mm
?單、雙壓輪系統：可代替?zhèn)鹘y(tǒng)焊接夾具，實現多車型共線，同時也能滿足角接、搭接等多種接頭形式
型號 | WT04-YDSW-1.0 |
波長 | 900-1100 nm，適配各種固體激光源 |
最大功率 | 10 kW（BPP=8） |
聚焦焦距 | 200 mm，250 mm，300 mm，400 mm，500 mm |
準直焦距 | 160 mm，180 mm，200 mm |
光纖直徑 | 200 um /600 um |
光纖耦合器類型 | QBH，LLK-D |
壓輪直徑 | 110 mm |
焊縫跟蹤精度 | 0.05 mm |

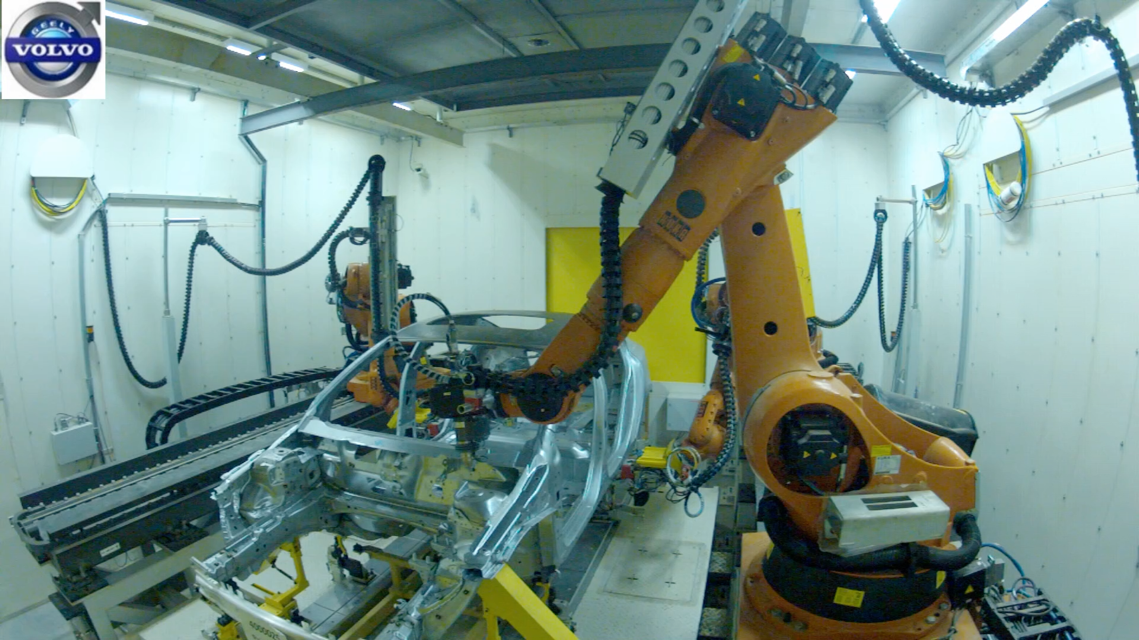

沃爾沃汽車車身激光焊接應用
應用基地：沃爾沃大慶，沃爾沃成都，沃爾沃路橋
吉利汽車車身激光焊接應用
應用基地：吉利研究院，吉利張家口，吉利杭州灣，吉利余姚，吉利成都，吉利西安，吉利長興。
